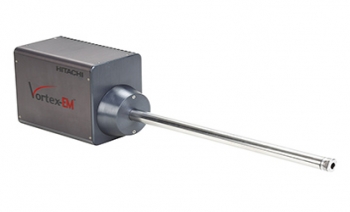

Vortex-EM X-ray Detector

Description générale

Vortex® -EM dérive de silicium détecteurs de rayons X comportent des zones actives entre 30 mm2 et 80 mm2. détecteurs Vortex® -EM sont produites à partir de silicium de haute pureté en utilisant la technologie de production CMOS state-of -the-art. Elles disposent d' une excellente résolution en énergie ( < 130 eV FWHM au Mn Koc est typique ) et une capacité de taux de comptage.

À 0.1 ps PT avec un débit de 900 kcps de comptage de sortie est atteint. Une caractéristique unique de ces détecteurs est leur capacité à traiter des taux de comptage élevés avec une très faible perte dans la résolution de l'énergie et minime changement de pointe avec un taux de comptage.

Applications

Fluoresence rayon - x (XRF) spectroscopie et micro-fluorescence
Micro-analyse pour SEM et TEM
Synchrotron radiation applications
Particules induit rayon - x emission (PIXE)
Processus controle
Rapide rayon - x mapping

Le Vortex® -EM fonctionne à une température proche de la température ambiante et est refroidi par un refroidisseur thermoélectrique ( TEC ) et peut être pédalé aussi souvent que nécessaire, sans aucune dégradation des performances du détecteur. Refroidir les temps sont généralement moins de 2 minutes. Le système de spectroscopie de rayons X Vortex® -EM comprend une unité de détection et la boîte de commande qui comprend des alimentations pour le détecteur, TEC et un processeur d' impulsion numérique en option avec PI -SPEC Software. Le détecteur complet contient également un système préamplificateur et la température de stabilisation de charge sensibles , ce qui élimine les problèmes de variation de la température ambiante.

Fonctionnalités

  • Sonde étendue (300 mm)
  • Disponible en 30, 40, 50, 65, 70, 80 mm2
  • Epaisseur de 0.5 et 1 mm
  • Excellente resolution energétique
  • Stabilisation de la température du détecteur
  • Taille additionnelle en fonction du contrat
  • Emballage petit et compact une des vibrations réduites
  • Digitale pulsion processeur (DPP) avec PI-SPEC Software


SPECS

Detector

Material – Silicon Active Area – 30-80 mm2 - Thickness – 0.5 mm and 1 mm

Window

Material – Thin polymer or Be

Energy Resolution (FWHM) @ 5.9 keV @ 1.0 µs Peaking Time 124e V - 138 eV
@ 0.5 µs Peaking Time 130 eV - 139 eV
@ 0.25 µs Peaking Time 135 eV - 148 eV
@ 0.1 µs Peaking Time 145 eV - 180 eV
Preamplifier Type – Charge sensitive, 1.5mV/keV Signal polarity – Positive Reset – Electrical, <1 µs duration Rise time – <100 ns
Cooling

Thermoelectric

Power Consumption

Nominal voltage – 110/230 V (switchable)
Power supply and detector – 40 W Maximum

Physical Specifications Detector package weight – 3,375 g Length – 550 mm (300 mm probe)
Height × Width – 114 mm × 102 mm Cable Standard Length – 3 m
Digital Controls

Gain – 16-Bit DAC Peaking Time – 0.25 - 16 µs Preset Time – Up to 1717s

Data Output

Spectrum Size – 1024, 2048 or 4096 channels Channel Size – 10, 20 or 40 eV

Integral Non-linearity

0.1% of full-scale output

Deadtime Correction

Better than ± 0.5% accuracy from 0 to 120,000 cps at 4 µs peaking time

Software

PI-SPEC software* – Allows user to acquire, manipulate spectra. Pentium III or later with at least 64 MB memory and 30 MB available disk space.
VTXDLL package* – Dynamic-Link Library to facilitate host software communication with the DPP. Pentium III or later with at least 64 MB memory and 30 MB available disk space.
