Description générale

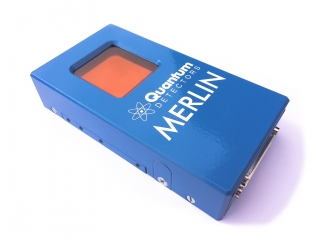

Le système de détection de comptage de photons Merlin avec Medipix3 ASIC emballe beaucoup dans pour sa taille. Avec une vaste gamme d'applications , Merlin est une haute performance X - Ray détecteur d'imagerie qui ne nécessite aucun système de refroidissement supplémentaire et, étant autour de la taille d'un téléphone mobile, est facile à installer dans les petits espaces . Le système est fourni avec une interface graphique LabView pour vous permettre de démarrer rapidement, tandis que les pilotes TANGO et EPICS ont été écrites pour vous permettre de l'intégrer dans votre système.
Applications
| Gi-SAXS | Phase Contrast Imaging |
| Coherent X-ray Diffraction | Pump and probe experiments |
| Bunch Synchronised Experiments | Powder diffraction |
| Tomographie | Multi energy imaging |
| Surface Diffraction | High speed real time imaging |
| Scanning Transmission Electron Microscope | |
Merlin is capable of taking 1200 frames per second in burst mode and 100 frames per second in continuous mode. Allocated to each of its 55µm pixels are 2 x 12 bit counters which allows continuous read/write with no dead time between frames. With 2 threshold levels per pixel, up to 8 thresholds can be set by creating a super-pixel (combining 4 pixels together) . Stepping through the resulting threshold images allows easy interpretation of the intensity of X-Ray absorption at user defined energy levels.
Merlin is available with either a Single medipix3 chip (256×256) or Quad (512×512) system and has excellent sensitivity in the 5-17 KeV range. The detector is already installed on 5 beamlines at Diamond Light Source and has had successful trials at other synchrotrons.
Fonctionnalités
L'électronique de lecture Merlin sont basés sur un système National Instruments PXI FPGA avec des appareils électroniques de contrôle personnalisés supplémentaires . Ceci est un robuste, extensible et plate-forme bien pris en charge avec une durée de vie de produits longs. Il intègre une haute performance de qualité industrielle PC et FPGA embarqué avec carte RAM 512Go dédiée . La tête de détecteur est relié par un câble liaison haute densité qui peut être jusqu'à 10 m de long permettant un degré significatif de flexibilité dans le montage du système. Comme le Merlin contient un PC intégré, il ne nécessite aucune intervention externe autre que l'alimentation secteur pour fonctionner. En plus de sa propre interface graphique intuitive , le système met également en œuvre une / fonction de contrôle de TCP IP à distance qui permet une intégration facile avec les systèmes de contrôle des utilisateurs.
| Pixel Size | 55x55µm |
|---|---|
| Readout Time (continuous/12/24bit) | 0µs / 850µs / 1.8ms |
| Maximum Frame Rate (burst / continuous) | 1.2kHz / 100Hz |
| Dynamic Range | 24bit max |
| Maximum Trigger response jitter | 20ns |
| Threshold Range | 5keV upwards |
| Exposure Time | minimum 1µs, no practical maximum |
| Trigger | 3.3/5V TTL pulse |
